DZ、DS新型波紋管藥液計量泵
產品介紹
一、產品概述：
DZ、DS新型波紋管藥液計量泵完全無泄漏……無機械軸封部，所以不存在有泄漏。
輸出量精度……清水情況下，可獲得±1.5%的高精度。
可以自吸……常溫清水條件下，吸程為1米。
允許干運轉……工作腔為波紋管，因而可以干運轉。
壽命長……本腔采用耐曲折特殊配方材料的聚丙烯制成，可以經受數百萬次的往復運動。
耐腐性能好……泵體采用聚丙烯制成，閥門選用了特種配方的FPM、EPDM,耐各種酸、堿等腐蝕性液體。
液溫……最高藥水溫度60℃，超過50℃時，最高壓力為20℃時的1/2，超過40℃時液體的腐蝕性會增加，須注意。

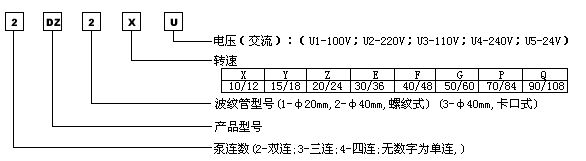

二、型號意義：
三、使用范圍：
★ 完全無泄漏.無機械軸封部，所以不存在有泄漏；
★ 輸出量精度高. 常溫清水條件測試情況下，可獲得+1.5%的高精度；
★ 可以自吸.吸程為1米
★ 允許干空運轉.工作腔為波紋管，因而可以干運轉；
★ 使用壽命長.該系列泵腔采用耐曲折特殊配方材料的聚丙稀制成，可以經受百萬次的往復運動；
★ 耐腐性能好. 泵體采用聚丙稀制成，閥門選用了特種配方的FPM、EPDM，耐各種弱酸、堿腐蝕性液體；
★ 產品規格型號多種.DZ,2DZ系列;DS,2DS系列;DZN,DZR系列;
★ 流量Q=29ml/min~~1600ml/min
★ 液溫適應強。
可廣泛應用在：
★ 膠片、照片的自動沖洗。
★ 粘液調和、食品添加劑的定量添加。
★ 電子基板印刷線路的蝕刻、清洗、印刷制版。
★ 水處理的酸堿中和，凝析劑的投入。
★ 電鍍液的定量補給。
★ 應用于添加劑、漂白液等各種藥劑的定量注入。
四、結構說明：
 |
|
名稱
|
材質
|
數量
|
|
1 閥 體
|
PP
|
2
|
|
2 升 閥
|
EPDM.CSM.FPM
|
2
|
|
3 波紋管
|
PP
|
1
|
|
4 連 桿
|
PP
|
1
|
|
5 偏心輪
|
1Cr18Ni9Ti
|
1
|
|
6 偏心輪
|
1Cr18Ni9Ti
|
1
|
|
7 主 軸
|
1Cr18Ni9Ti
|
1
|
|
8 螺 母
|
PP
|
2
|
|
9 支 架
|
PP
|
1
|
|
10 馬 達
|
/
|
1
|
|
 |
|
名稱
|
材質
|
數量
|
|
1 閥 體
|
PP
|
2
|
|
2 升 閥
|
EPDM.CSM.FPM
|
2
|
|
3 波紋管
|
PP
|
1
|
|
4 連 桿
|
POM
|
1
|
|
5 支撐軸
|
1Cr18Ni9Ti
|
1
|
|
6 偏心輪
|
POM
|
1
|
|
7 偏心套
|
POM
|
1
|
|
8 螺 母
|
PP
|
2
|
|
9 尾 罩
|
ABS
|
1
|
|
10 支 架
|
Pa66
|
1
|
|
11 馬 達
|
/
|
1
|
|
五、DZ、DS新型波紋管藥液計量泵性能參數：
|
型 號
|
泵連數
|
波紋管
型號
|
最大流量(ml/min)
|
轉速(r/min)
|
最高壓力(MPa)
|
進出口口徑
|
馬達(w)
|
自吸高度
|
|
50Hz
|
60Hz
|
50Hz
|
60Hz
|
|
DZ-1X
|
單連式
|
1
|
29
|
35
|
10
|
12
|
0.04
|
9
|
5
|
50
|
|
DZ-2X
|
2
|
119
|
141
|
10
|
12
|
0.03
|
|
DZ-2Y
|
175
|
210
|
15
|
18
|
0.02
|
|
DZ-2Z
|
232
|
278
|
20
|
24
|
0.01
|
|
2DZ-1X
|
2連式
|
1
|
29×2
|
35×2
|
10
|
12
|
0.03
|
|
2DZ-2X
|
2
|
119×2
|
141×2
|
10
|
12
|
0.02
|
|
2DZ-2Y
|
175×2
|
210×2
|
15
|
18
|
0.01
|
|
2DZ-2Z
|
232×2
|
278×2
|
20
|
24
|
0.01
|
|
DZN-1X
|
單連至
四連
|
1
|
29
|
35
|
10
|
12
|
0.04
|
|
DZN-2X
|
2
|
119
|
141
|
10
|
12
|
0.03
|
|
DZN-2Y
|
175
|
210
|
15
|
18
|
0.02
|
|
DZN-2Z
|
232
|
278
|
20
|
24
|
0.02
|
|
DS-1F
|
單連式
|
1
|
115
|
139
|
40
|
48
|
0.08
|
9
|
8
|
100
|
|
DS-1P
|
200
|
243
|
70
|
84
|
|
DS-1Q
|
260
|
310
|
90
|
108
|
|
2DS-1F
|
2連式
|
1
|
115×2
|
139×2
|
40
|
48
|
|
2DS-1P
|
200×2
|
243×2
|
70
|
84
|
|
2DS-1Q
|
260×2
|
310×2
|
90
|
108
|
|
DS-2E
|
單連式
|
2
|
357
|
428
|
30
|
36
|
|
DS-2F
|
460
|
552
|
40
|
48
|
|
DS-2G
|
570
|
685
|
50
|
60
|
|
DS-2P
|
798
|
955
|
70
|
84
|
|
DS-2Q
|
990
|
1180
|
90
|
108
|
|
2DS-2E
|
2連式
|
2
|
357×2
|
428×2
|
30
|
36
|
|
2DS-2F
|
460×2
|
552×2
|
40
|
48
|
|
2DS-2G
|
570×2
|
685×2
|
50
|
60
|
|
2DS-2P
|
798×2
|
955×2
|
70
|
84
|
|
2DS-2Q
|
990×2
|
1180×2
|
90
|
108
|
|
DZR-3X
|
單連式
|
3
|
100
|
120
|
10
|
12
|
0.01
|
9
|
6
|
50
|
|
DZR-3Y
|
150
|
180
|
15
|
18
|
|
DZR-3Z
|
200
|
240
|
20
|
24
|
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
