立式單級單吸熱水泵，是在ISG型管道離心泵的基礎上延伸的節能、環保立式熱水離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀。是參照ISO2858和標準JB/T53058-1993所規定的性能參數，結合第一代產品設計的第二代節能產品。系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。

二、用   途
IRG型立式單級單吸熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送及城市住房采暖循環用泵，使用溫度105℃以下。

三、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理；整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

1、立式管道離心泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
6、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

四、主要用途:
1、ISG型立式管道泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為－20℃~+120℃。
4、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。
5、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵，適用于環境聲要求很低的場合及空調循環等。

五、工作條件：
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。管道泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時離心泵的過流部分和聯接部分采用鑄鋼材料。
2、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm. 注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
3、環境溫度<40℃，相對濕度<95%。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

五、IRG型立式單級單吸熱水泵結構說明：
1、泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T<120℃的場合。
2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。
3、可根據用戶要求隔熱蓋內安裝風冷裝置。

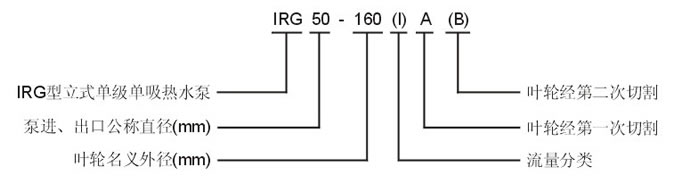

七、型號意義：

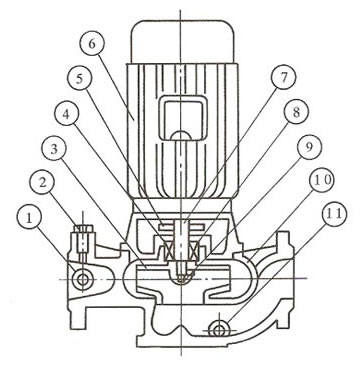

八、結構說明：

 九、安裝方式：
